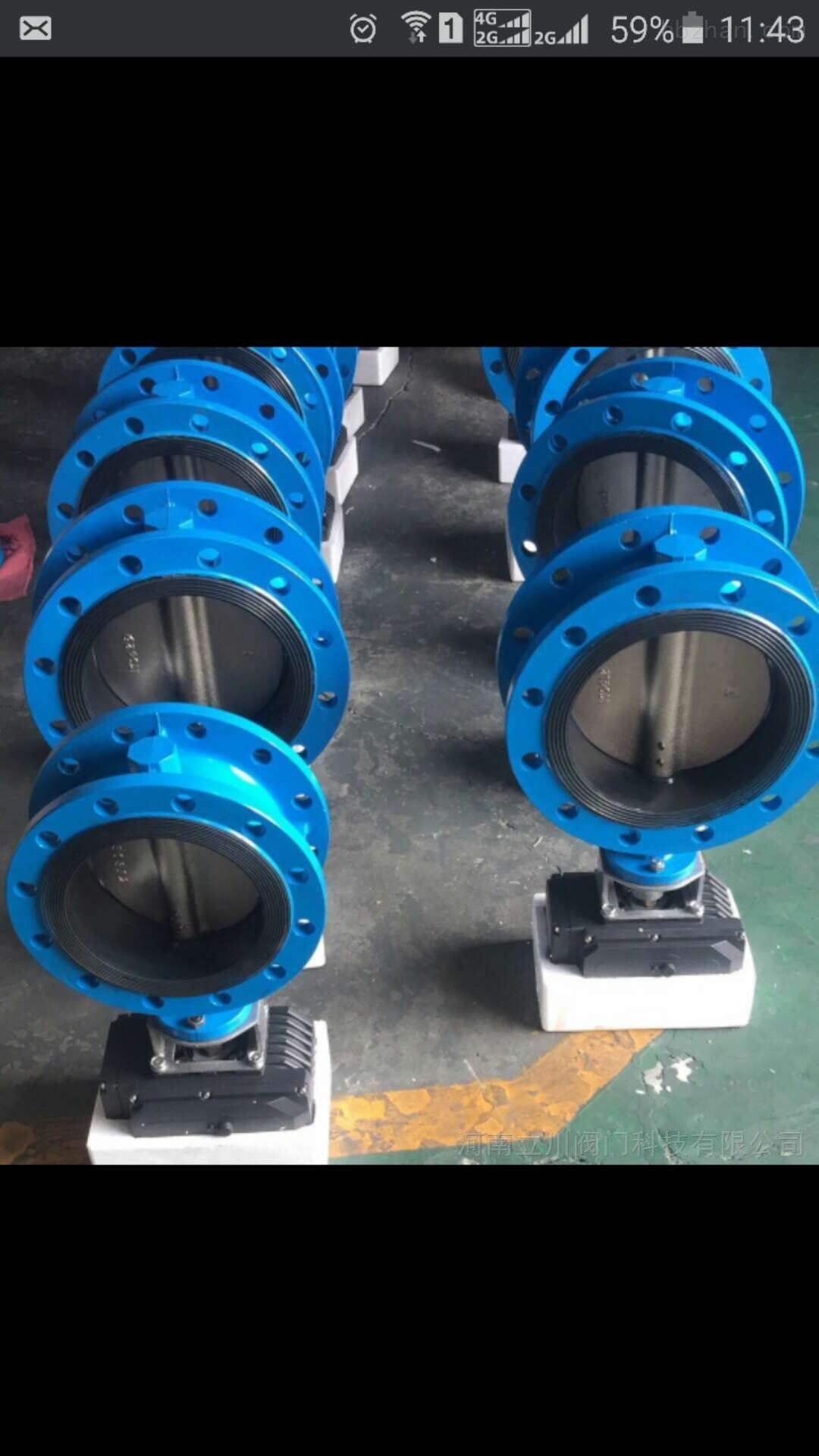

氣動法蘭蝶閥

氣動法蘭蝶閥

型    號: D641X
報    價: 450
分享到:

氣動法蘭蝶閥 由橡膠密封蝶閥和碳鋼或不鏽鋼閥板、閥杆構成。適用於溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為設計新穎、合理、結構獨特,重量輕,啟閉迅速。操力矩小,操作方便,省力靈巧。可以任何位置安裝,維修方便。密封件可以更換,密封性能可靠達到雙向密封零泄漏。

D641X氣動法蘭蝶閥的詳細資料:

 氣動法蘭蝶閥特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不鏽鋼和耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位於閥體上,也可以位於蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流麵積大,流阻小。

5、整體烤漆、能有效地防止鏽蝕且隻要更換密封閥座密封材料,就可使用於不同介質。

6、氣動法蘭蝶閥具有雙向密封功能,安裝時不受介質流向的控製,也不受空間位置的影響,可在任何方向安裝。

7、結構獨特,操作靈活,省力,方便。

三 主要結束參數

公稱通經DN(mm)

50~2000

50~1600

公稱藥理PN(MPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

適用溫度

-20℃~200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

四、蝶閥主要零部件材料

零件名稱

材料

閥體

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

閥軸

2Cr13

密封圈

耐油橡膠

填料

柔性石墨

五、執行標準

製造標準

GB/T 122387-89

法蘭標準

GB9113-2000、GB17241.6-1998

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92
